【整车技术参数】 | |||
产品商标 | 程力威牌 | 公告批次 | 388 |
产品名称 | 泡沫消防车 | 产品型号 | CLW5330GXFPM180/AXF |
总质量(Kg) | 33200 | 罐体容积(m3) | 18.000 |
额定载质量(Kg) | 18000 | 外形尺寸(mm) | 10240×2550×3730 |
整备质量(Kg) | 14750 | 货厢尺寸(mm) | ×× |
额定载客(人) |
| 准拖挂车总质量(Kg) |
|
驾驶室准乘人数(人) | 2+4 | 鞍座最大载质量(Kg) |
|
接近角/离去角(°) | 16/10 | 前悬/后悬(mm) | 1500/2740 |
轴荷(Kg) | 8700/12250/12250 | 最高车速(Km/h) | 100 |
备注 | 罐体总容积为18.000立方米,水罐容积:14.300立方米,水罐尺寸:3800×2450×1590mm,泡沫液罐容积:3.700立方米,泡沫液罐尺寸:1610×1500×1590mm。整体式侧防护结构,后防护装置材料:Q235A,截面尺寸:120×120mm,与车辆连接方式:螺栓连接,后防护离地高度:470mm,ABS生产企业为威伯科(上海)管理有限公司,型号为4460046300。主要专用装置有消防泵、消防炮。选装后部带拉梯架装置。 | ||
【底盘技术参数】 | |||
底盘型号 | ZZ5357TXFV464MF5 | 底盘名称 | 消防车底盘 |
商标名称 | 豪沃牌 | 生产企业 | 中国重汽集团济南卡车股份有限公司 |
轴数 | 3 | 轮胎数 | 10 |
轴距 (mm) | 4300+1400,4325+1350,4600+1400,4625+1350,5200+1400,5225+1350,5800+1400,5825+1350 | ||
轮胎规格 | 385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR,385/65R22.5 20PR/315/80R22.5 18PR,385/65R22.5 20PR/12.00R20 18PR | ||
钢板弹簧片数 | 10/12,4/12,4/5,4/-/- | 前轮距(mm) | 2110 |
燃料种类 | 柴油 | 后轮距(mm) | 1830/1830,1850/1850 |
排放依据标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
MC13.54-61 MC11.46-61 MC11.43-61 MC11.40-61 MC13H.57-61 MC13.50-60 MC13.48-60 MC11.44-60 MC11.40-60 MC13H.60-61 MC13.50-61 MC11H.46-61 MC11H.49-61 WP10.5H430E62 WP10.5H460E62 WP12.460E62 | 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 中国重型汽车集团有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 潍柴动力股份有限公司 | 12419 10518 10518 10518 13020 12419 12419 10518 10518 13020 12419 11050 11050 10520 10520 11596 | 400 341 319 297 422 371 356 327 297 444 371 341 363 316 338 338 |

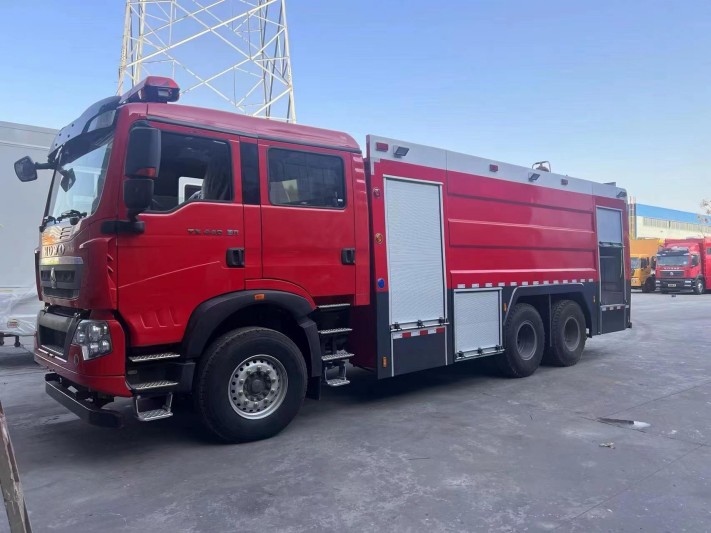

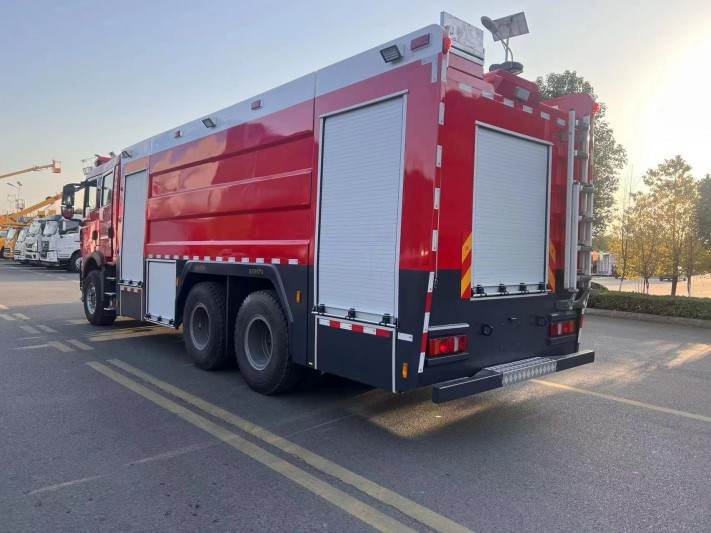

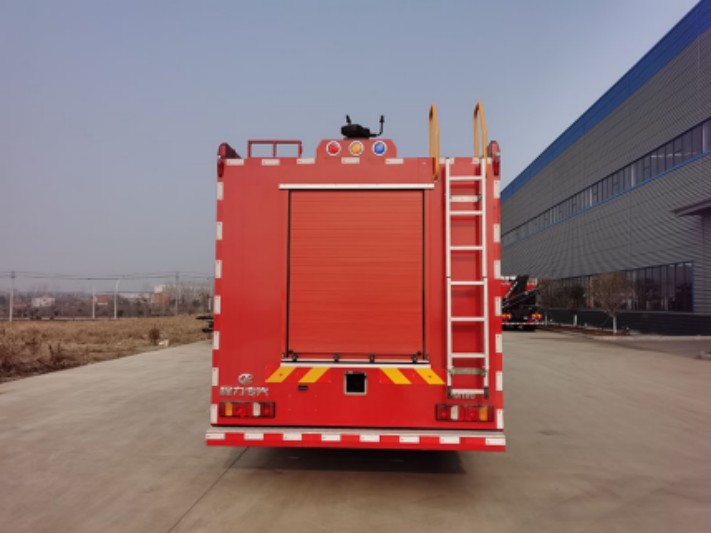

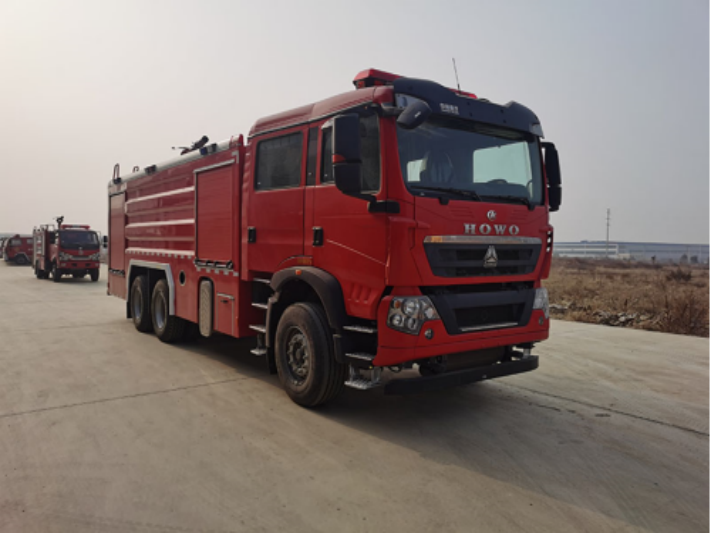

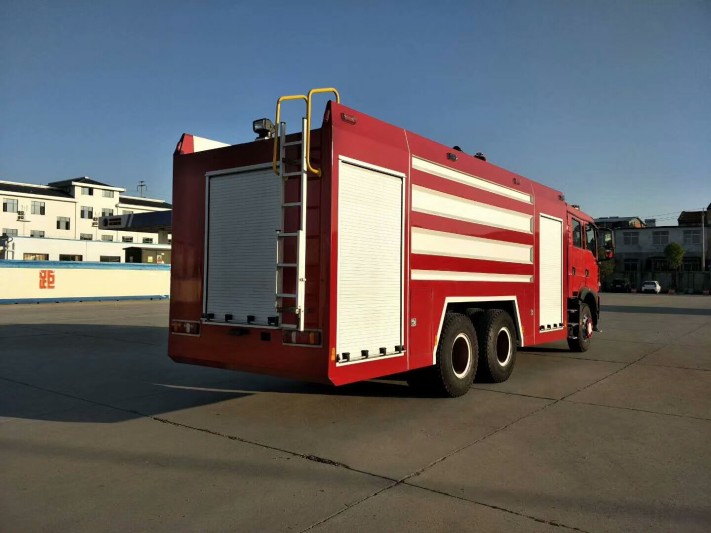

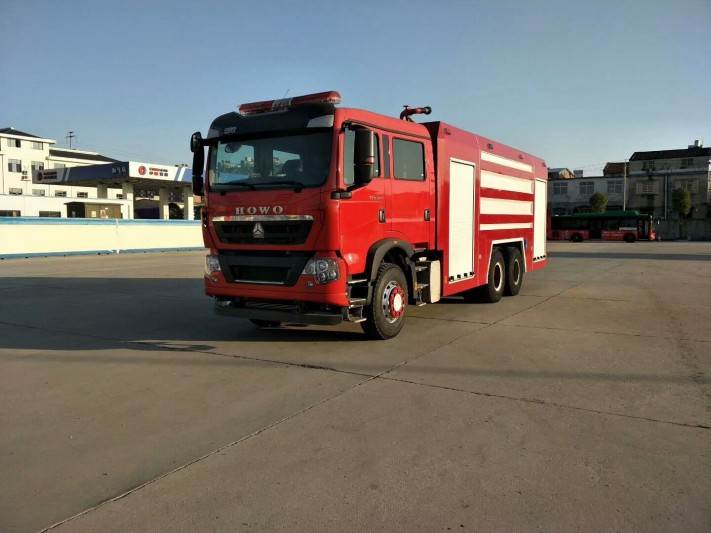

程力威牌6*4后八轮重汽豪沃泡沫消防车
一、 底 盘
型 号：中国重汽集团济南卡车股份有限公司/ZZ5357TXFV464MF5
发 动 机：中国重型汽车集团有限公司
型号：MC11.44-60
功率：327kW
驱动型式：后轮驱动
轴 距：4300+1400mm
排放标准：GB3847-2005，GB17691-2018 国六
二、 驾驶室
结 构：平头、原装双排座四开门乘员室。 座位设置：前排 2 人后排 4 人。 座位前面加装护栏兼扶手。消防队员在奔赴灭火救援途中快速背负空气呼吸器，到达火 场后，迅速投入灭火救援行动。 驾驶室结构：安装适应倾翻的液压翻转机构。 驾驶室内设备：除原车设备外，加装取力器控制开关、100W 警报器、警灯开关等。 驾驶室外部：驾驶室顶靠前部安装有长排警灯 1 个。
三、容 罐
容 量：水：13000Kg 泡沫：4000kg
材 质： 水罐：优质钢板，经高科技防腐处理 泡沫罐：304 不锈钢板，经高科技防腐处理 结 构： 框架焊接，罐体内设置纵、横防荡板，以减少车辆行驶过程中罐内水对罐 体的冲击；
罐体前后壁板折有梯形折筋，使罐体具有足够的强度、刚度。 罐顶设快速开启式人孔，方便维修人员进出。
罐内设有防止水泵吸水形成旋涡从而影响流 量的装置和滤网。 罐内设有不锈钢浮球式液位指示器，可通过仪表板上液位表显示罐内灭火剂的容量；罐底设有带球阀的排污口。 罐体设有 2 个 76mm 溢流管，车厢两边各 2 个 76mm 注入口，便于其他车辆供水加液之用。 设 备：2 个人口孔，带有快速锁紧及开启装置。 2 个液位指示器。 2 个排污口，带不锈钢球阀。 4 个注水口（左右各二） 工艺：焊接牢固、可靠，去除清理夹渣、虚焊等缺陷；焊后应对罐体做 24 小时静水压试 验，确保不渗漏。
四、消防泵及管路系统
消防泵：CB10/60 消防泵（上海茸申）
流 量：60L/s
压 力： 1.0MPa 安装型式： 后置
真空泵：活塞式；
真空泵材质：耐磨、抗腐蚀达到密封要求；
引水时间≤35s，吸深≥7m。
最大真空度：≥85kPa
管路系统
吸水管路：水泵设有Φ150mm 进水口，可从天然水源、液罐、消防蓄水池吸水，另可加 转换异径接口连接消防栓吸水供水，吸水管放置于车顶。1 个带Φ150mm 蝶阀的进水口，用 于与水罐相连接。
出水管路：
车顶设置 1 个Φ100mm 出水消防炮管路及控制阀，采用挠性接头； 泵房左右两侧各设置 1 个Φ80mm 和 1 个Φ65mm 手动球阀控制的出水口。 注水管路：泵房内设置 1 个Φ65mm 水泵向罐内注水管路及控制阀； 车厢左右两侧各有 2 个Φ65mm 注水管，可向罐内注水，接口为内扣式接口，并 设有闷盖。
放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。 冷却水管路：为使取力器在工作中应付各种复杂情况，配有与进出水管路连通的冷却水 管路及控制阀。
五、消防炮
型 号：PL48 型消防炮（威斯特）
流 量：40（1/s）
射 程：水≥60m 泡沫≥55m
压 力：1.0MPa
位 置：位于水罐顶部。
控 制：采用手动控制，带锁止机构，方便操作。
六、泡沫比例混合器
型号：PH64
混合比：6%
