特点及主要功能简介
- 整车由磷酸铁锂电池做为驱动能源，由永磁电机将电池能源转化为动能，具有转换效率高，达到节能减排，符合当下国家提出对环境治理的理念，高环保要求，零排放，具有一次投入，后期维护使用成本及低。
- 本勾臂式垃圾车由程力新能源公司自主研发，大大提高了工作效率，使用场景更广，使用寿命更长。
- 低噪声，本车是电机传动，大大降低噪声污染。
|
公告型号
|
CL5042ZXXBEV 型纯电动车厢可卸式垃圾车
|
外形尺寸
|
5170,4970 * 1920 * 2040 (mm)
|
|
底盘型号
|
BYD10411N7BEVD5
|
上装容积
|
2.5方
|
|
总质量
|
4300KG
|
上装电动机额定功率
|
5.5KW
|
|
整备质量
|
2440KG
|
上装每小时消耗电量
|
3KWH
|
|
轴距
|
2700MM
|
建议充电桩功率
|
120KW
|
|
轮胎
|
185R15LT
|
充电时间（建议功率下）
|
约1.15小时
|
|
轴数
|
2
|
底盘满载续航里程
|
280 KM
|
|
底盘电机最大功率
|
80 KW
|
电池类别
|
磷酸铁锂蓄电池
|
|
电池组额定电压
|
289.8V
|
电池品牌
|
比亚迪
|
|
电池电量
|
63KWH
|
燃料种类
|
纯电动
|
1 产品简述
1.1 产品简述
纯电动车厢可卸式垃圾车是在纯电动二类底盘的基础上，加装垃圾箱勾臂、液压系统，由机械、液压（气路）、电器三部分合为一体的专用垃圾转运车。
工作原理：采用电机带动液压油泵，液压阀控制液压油缸，效率高，噪音小，操作方便。
1.1 使用场景
该产品适用于城市主干道、公路、广场、乡村等场地进行垃圾转运，也可用于建筑垃圾转运作业。
2 产品性能特点
2.1 底盘
底盘采用比亚迪纯电动二类底盘，各总成匹配合理，完全达到国家对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：
- 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；
- 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；
- 整车轻量化设计，最大总质量为4300kg；
- 搭载63kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；
- 配备大功率上装取电接口，满足各类专用车上装电动化需求。另外，比亚迪底盘都是直接电机带动，没有取力口，节省操作步骤。
2.2 整车性能特点
- 采用知名品牌液压油缸、控制器，质量稳定可靠，永磁永不电机直接带动。
- 驾驶室智能操作，自动控制，操作方便灵活；
- 可匹配市场上通用的同等大小垃圾箱，方便用户即买即用。
- 零污染、低噪音，有效的保护环境，节约燃油能源，使用成本更低。
1 产品主要技术参数
底盘参数表
|
总质量（kg）
|
4300
|
|
轴距（mm）
|
2700
|
|
整车电量（kwh）
|
63.75
|
|
电机最大功率（kw）
|
80
|
|
整车电压平台（V）
|
289.8
|
|
电机型号
|
TZ180XSE
|
|
最高车速（km/h）
|
90
|
|
最大爬坡度
|
20%
|
|
接近角/离去角（°）
|
19/17
|
|
最小转弯半径（mm）
|
6
|
|
最小离地间隙（mm）
|
155
|
|
上装配电功率（kw）
|
13
|
|
前后桥承载（t）
|
前桥1.5T,后桥2.8T
|
|
充电时间（h）
|
1.15
|
|
续驶里程（工况法km）
|
280
|
|
轮胎规格
|
185R15LT
|
|
驱动电机
|
同轴桥
|
|
转向系统
|
EHPS(电动液压助力)
|
|
充电型式
|
DC55kw
|
方向盘
|
无按键四幅方向盘
|
|
电池型式
|
磷酸铁锂电池
|
转向管柱
|
两向可调
|
|
驻车型式
|
机械手刹
|
制动型式
|
液压
|
|
驾驶室型式
|
短头单排
|
制动器
|
前盘后鼓
|
|
驾驶室翻转型式
|
不可翻转
|
轮胎
|
无内胎子午线轮胎
|
|
驾驶室悬置
|
橡胶悬置
|
车窗
|
电动
|
专用参数表
|
箱体
|
可匹配箱体规格
|
2.5-3（m³）
|
|
上装电机
|
类型
|
永磁同步电机
|
|
冷却方式
|
水冷
|
|
专用参数
|
驱动方式
|
永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感极佳。
|
|
液压油缸
|
型式
|
焊接式液压油缸
|
|
品牌
|
海普瑞斯
|
|
气控阀
|
品牌
|
汉晟
|
|
液压阀组
|
品牌
|
海普瑞斯/中梅
|
|
拉臂勾
|
CL-XLY-LB03
|
|
整车技术参数
|
|
产品商标
|
程力牌
|
公告批次
|
344
|
|
产品名称
|
纯电动车厢可卸式垃圾车
|
产品型号
|
CL5042ZXXBEV
|
|
总质量(Kg)
|
4300
|
罐体容积(m3)
|
|
|
额定载质量(Kg)
|
1730
|
外形尺寸(mm)
|
5170,4970x1920x2040
|
|
整备质量(Kg)
|
2440
|
货厢尺寸(mm)
|
xx
|
|
额定载客(人)
|
|
准拖挂车总质量(Kg)
|
|
|
接近角/离去角(°)
|
19/17
|
前悬/后悬(mm)
|
1180/1290,1180/1090
|
|
轴荷(Kg)
|
1450/2850
|
最高车速(Km/h)
|
90
|
|
备注
|
ABS型号:CM4YL;ABS生产企业:广州瑞立科密汽车电子股份有限公司;储能装置种类:磷酸铁锂蓄电池;储能装置生产企业:深圳市比亚迪锂电池有限公司(单体),汕尾比亚迪汽车有限公司(总成);侧,后防护装置材料为Q235A,与车辆均采用螺栓连接;后防护断面尺寸(mm):120×60,离地高度375mm;专用功能及装置描述:专用装置:拉臂机构,主要用于城镇环卫垃圾的运输,其他说明:驱动电机类型:永磁同步电动机,额定功率50kW,峰值功率80kW,生产企业:长沙市比亚迪汽车有限公司;选装ETC装置;长度/后悬对应关系(mm):5170/1290,4970/1090,选装阀盖
|
|
底盘技术参数
|
|
底盘型号
|
BYD10411N7BEVD5
|
底盘品牌
|
比亚迪牌
|
|
生产企业
|
比亚迪汽车工业有限公司
|
生产地址
|
深圳市坪山新区坪山横坪公路3001号,湖南省长沙市雨花区环保东路88号,广西壮族自治区桂林永福县苏桥镇苏桥园1期A区13号
|
|
轴数
|
2
|
轮胎数
|
6
|
|
轴距
|
2700
|
|
轮胎规格
|
185R15LT
|
|
钢板弹簧片数
|
3/3,3/4+2,3/6,3/4,3/5
|
|
前轮距(mm)
|
1375
|
后轮距(mm)
|
1310
|
|
燃料种类
|
纯电动
|
排放依据标准
|
|
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
|
TZ180XSE
|
长沙市比亚迪汽车有限公司
|
-
|
80
|
4、产品主要结构

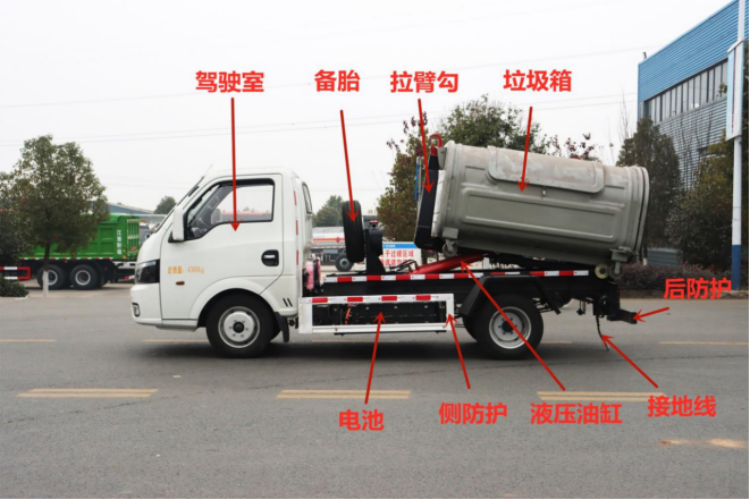

4.1、整车基本结构分解图
|
